다단식 경사계 적용 사례

다단식경사계 MT-A 모델의 현장 적용 사례 입니다.

천공이후 경사계 관을 삽입, 이후 다단식 경사계를 삽입&고정하여 지반의 경사를 측정합니다.

주로 산사태 현장, 연약지반, 토지조성등 지반의 움직임이 예상되는곳에 설치하여 계측합니다.

다단식 경사계를 깊이순으로 설치하기 용이하게 정리합니다.

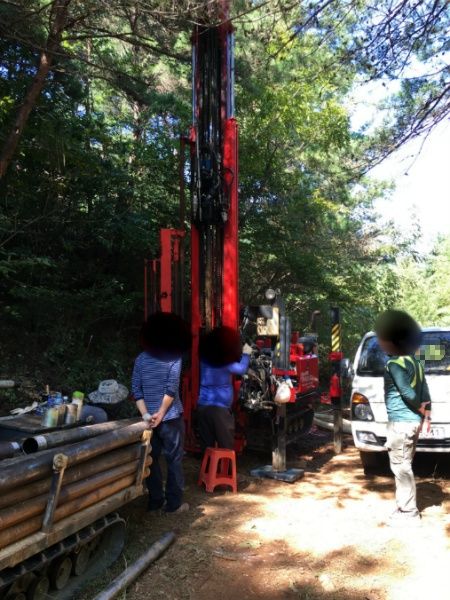

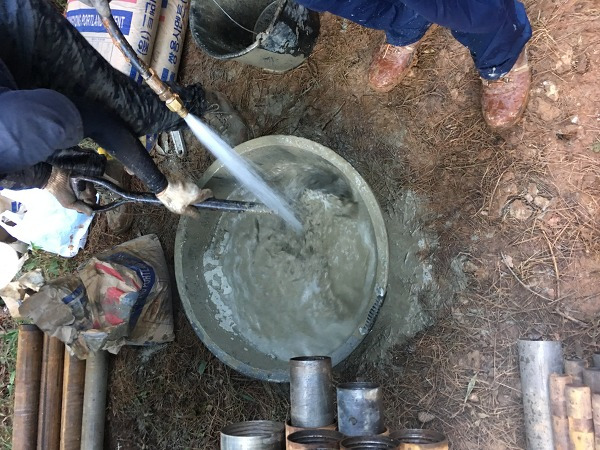

위와같이 천공을 실시한 뒤 가이드 파이프 삽입 이후 그라우팅을 실시합니다.

이후 그라우팅이 굳어지고 난뒤 다단식 경사계를 설치하고, 보호커버까지 설치하면

다단식 경사계의 설치는 끝이 납니다.

설치 완료뒤에는 언제나 확인계측이 필요합니다.

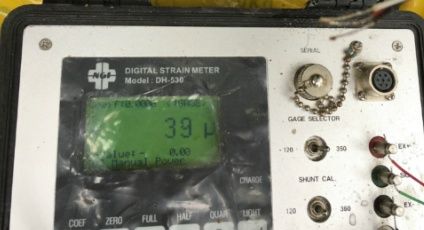

자사의 DH-530으로 하나하나 출력을 확인합니다.

설치이후 출력 TEST까지 성공적으로 확인되었습니다.

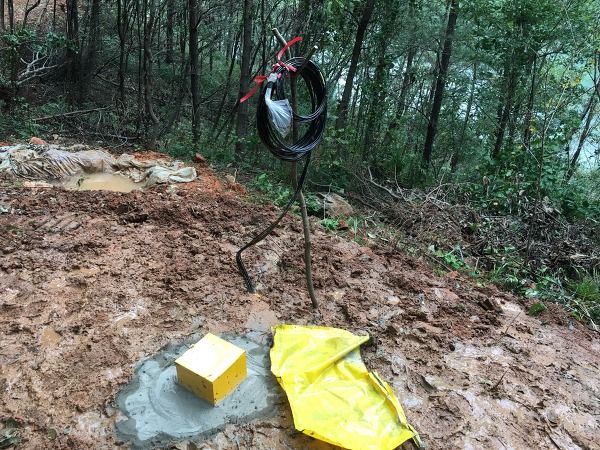

(설치완료 사진 ! 이후 해당 출력선을 데이터 로거 및 측정기에 연결하여 계측 !)
